Лазерно-ударный станок-автомат "График-3КЛ" с трубкой CO2
Универсальный станок "График-3КЛ" имеет функции лазерной и ударной гравировки. Станок использует оригинальные технологии, разработанные компанией САУНО для гравировки изображений фотографического качества на камне и других материалах.
Размеры рабочего поля: 75х135см, 75х155см.
Режимы работы станка
Лазерная гравировка.
Камень, стекло, пластик, дерево.
Лазерная маркировка.
Камень, стекло, пластик, дерево.

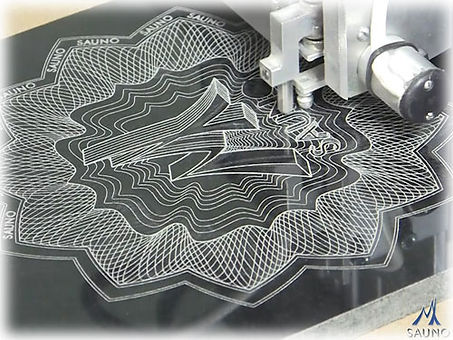

Ударная гравировка.
Камень, стекло, пластик, металл.
Ударная маркировка.
Камень, стекло, пластик, металл.
Лазерная резка материалов (пластик, дерево и др.)
Принцип работы
1. Исходное изображение вводится в компьютер сканером или используется изображение с камеры.
2. Производится ретушь изображения в программе - графическом редакторе, например, Adobe Photoshop. Убирается ненужный фон, ретушируются дефекты фотографии, улучшается четкость и контрастность. Ретушь для лазерного станка САУНО не отличается от ударного. Смотрите видеофильмы "Уроки ретуши", а также "Интернет-ретушь".
3. Изображение копируется в программу управления станком Engrave. Задается размер изображения и режим гравирования.
4. По команде «Старт» станок гравирует картинку.
Расходные материалы
Лазерная гравировка. Расходный материал - лазерная трубка - излучатель. При гравировке изображений достаточно трубки мощностью 40Вт. Она имеет ресурс две-три тысячи часов. Лазерная гравировка портрета размером 30х40см занимает от 10 до 40 минут. Таким образом, одна лазерная трубка может гравировать тысячи изображений.
Ударная гравировка. Расходный материал - гравировальная игла с алмазным наконечником. Ресурс иглы зависит от вида камня и режима гравирования и составляет примерно 15 изображений 30х40см. Иглы САУНО можно перетачивать несколько раз на заточном станке САУНО.
Комплект поставки
- Станок.
- Компакт-диск с программой Engrave для управления станком, инструкцией по работе на станке и набором готовых изображений для гравирования.
- Гравировальные иглы.
Компьютер не входит в комплект поставки станка. Вы можете использовать любой компьютер с операционной системой Windows XP SP3, Vista, 7, 8, 10. Станок подключается к компьютеру по USB.
Гарантия на станок - 1 год со дня продажи. Компания САУНО осуществляет послегарантийное обслуживание, ремонт и модернизацию оборудования.
Преимущества лазерно-ударного станка САУНО
- Расширенный диапазон градаций яркости при гравировке
- Две гравировальные головки - лазерная и ударная
- Трехкоординатный станок-автомат c шариковыми винтовыми приводами (ШВП)
- Автоматическая установка фокусного расстояния
- Гравировка на наклонной и криволинейной поверхности
- Все возможности программы Engrave доступны при лазерной гравировке
- Компания САУНО - разработчик. Доступный сервис и модернизация
Расширенный диапазон градаций яркости при гравировке
В лазерном станке САУНО диаметр и глубина каждой точки гравюры разные в зависимости от яркости точки исходного изображения. Светлые точки гравируются сильнее и глубже, чем темные, как видно на фото выше. Обычный лазерный станок выжигает и темные, и светлые точки с одинаковой яркостью, поэтому полутона передаются только изменением плотности точек. Станок САУНО передает больше полутонов, потому что он изменяет и плотность точек, и яркость отдельной точки одновременно.
Яркость точек настраивается в программе Engrave с помощью простых графиков также, как это делается при ударной гравировке. Регулировку можно производить прямо в процессе работы.
Технология регулируемой яркости делает гравировку глубже. Гравюра, сделанная на станке САУНО, легко поддается покраске, причем благодаря большей глубине гравировки краска держится устойчивей.
Сменные гравировальные головки - лазерная и ударная
Станок САУНО может выполнять как лазерную, так и ударную гравировку. Для этого нужно только установить нужную инструментальную головку. Замена головок занимает всего 2-3 минуты.
Станок имеет единый блок управления как лазерной, так и ударной гравировкой, а также одну управляющую программу. Программа Engrave, хорошо знакомая всем, кто работает на ударных станках САУНО, теперь имеет режимы ударной и лазерной гравировки.
Трехкоординатный станок-автомат c шариковыми винтовыми приводами (ШВП)
Станок "График-3КЛ" - трехкоординатный. Благодаря вертикальному приводу Z он легко настраивается под различную толщину каменных заготовок.
На всех трех координатах используются шариковые винтовые приводы (ШВП). По точности позиционирования, надежности и долговечности ШВП превосходят ременные приводы, используемые в большинстве современных лазерных станков.
Автоматическая установка фокусного расстояния
В лазерных станках фокусное расстояние как правило устанавливается вручную с помощью шаблона, как показано на рисунке слева.
В станке САУНО установка фокусного расстояния перед началом гравировки происходит автоматически с помощью электронного датчика (см. рисунок справа). Забудьте об измерительных шаблонах и кубиках!
Гравировка на наклонной и криволинейной поверхности
Станок САУНО имеет систему автоматического слежения за уровнем поверхности. Перед началом гравировки электронный датчик всего за пару минут сканирует поверхность заготовки. При гравировке станок повторяет профиль поверхности, отслеживая не только наклон заготовки, но и изгиб - криволинейную поверхность. Станок может гравировать даже при перепадах высот более 10мм.
Смотрите видео гравировки на наклонной поверхности...
Все возможности программы Engrave доступны при лазерной гравировке
Ударно-гравировальные станки САУНО обладают дополнительными возможностями для упрощения работы на станке, повышения надежности и облегчения труда гравера. Лазерный станок "График-3КЛ" получил в наследство управляющую программу Engrave, а вместе с ней множество полезнейших функций:
- Подключение к компьютеру по USB без каких-либо переходников и драйверов.
- Подключение нескольких станков к одному компьютеру.
- Работает от любого компьютера (настольного, ноутбука, нетбука) с Windows XP, Vista, 7, 8, 10.
- Перевод изображений из Adobe Photoshop в программу Engrave простой командой "Копировать/Вставить".
- Автоматическое преобразование изображения в растр в программе Engrave.
- Оригинальные алгоритмы растрирования на выбор.
- Отображение процесса гравирования и перемещений инструмента на экране компьютера.
- Предварительное вычисление времени гравирования.
- Настройка размеров и расположения картинки на заготовке в программе Engrave.
- Размещение картинки на овалах и фигурных заготовках.
- Проверка выхода изображения за пределы овальной/фигурной заготовки.
- Произвольный выбор расположения нулевой точки заготовки.
- Проверочный обход изображения по контуру.
- Список материалов. Сохранение параметров гравирования для различных материалов.
- Гравировка фрагментов изображения произвольной формы (режим маски изображения).
- Режим гравирования выбранных полутонов.
- Автоотключение при сбоях электропитания с последующим возобновлением работы с прерванного места.
- Нулевая точка станка. Восстановление при сбоях питания даже при отсутствии источника бесперебойного питания (ИБП).
- Протокол работ для контроля выполненных заказов.
Компания САУНО - разработчик. Доступный сервис и модернизация
Лазерный станок "График-3КЛ" полностью разработан в компании САУНО. При разработке собственного лазерно-гравировального станка мы использовали наш 20-летний опыт в камнеобработке и учли недостатки современного лазерного оборудования.
Приобретая станок САУНО, вы получаете:
- Управляющую программу, станочный пульт и инструкцию пользователя - на русском языке.
- В случае неисправности не нужно заказывать электронные блоки за границей.
- Имеются сервисные центры и представительства в регионах России и за рубежом.
- Возможность модернизации станка с появлением новых, более совершенных систем управления.
